5018网口连接Modbus Tcp的传感器读数据

 5018网口连接Modbus Tcp的传感器读数据


1. 设备连接电源,以太网线,串口或USB连接电脑

2. 开机进入配置模式



注:下面的配置是在默认出厂配置的基础上配置的参数

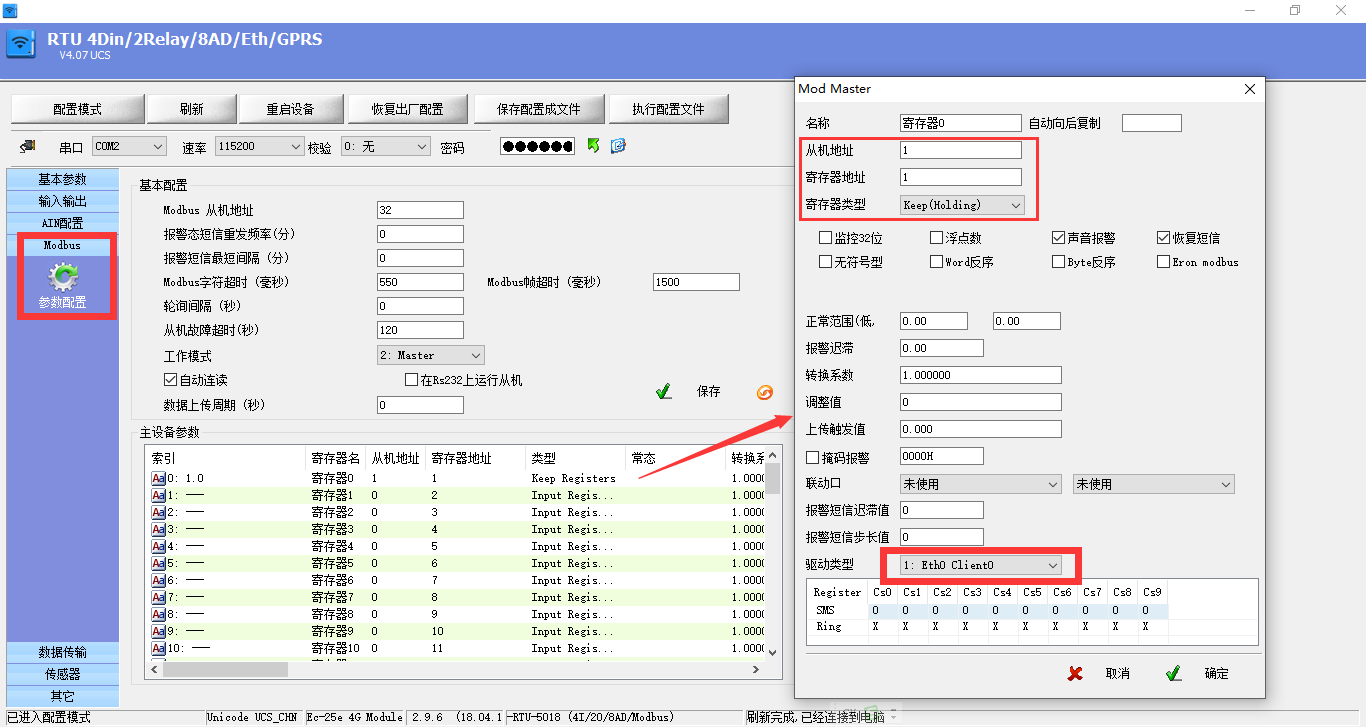

3. 配置Modbus参数

5018网口连接Modbus Tcp的传感器读数据

注:上图中的从机地址、寄存器地址、寄存器类型(监控32位、浮点数、无符号、Word反序、Byte反序)需要根据你的Modbus设备的参数作相应修改



4. 配置以太网参数

5018网口连接Modbus Tcp的传感器读数据

注:上图中的服务器地址、端口是你接的Modbus设备的网络地址(你的设备作为TCP服务器、Modbus TCP从机)



5. 下面是使用软件模拟Modbus TCP设备,然后用5018读数据的显示图片

Modbus TCP设备数据(这里是按照步骤3中设置的Modbus参数来设置的):

5018网口连接Modbus Tcp的传感器读数据

5018读:

5018网口连接Modbus Tcp的传感器读数据

注:5018在配置模式Modbus功能可正常使用
